Linka na výrobu profilů

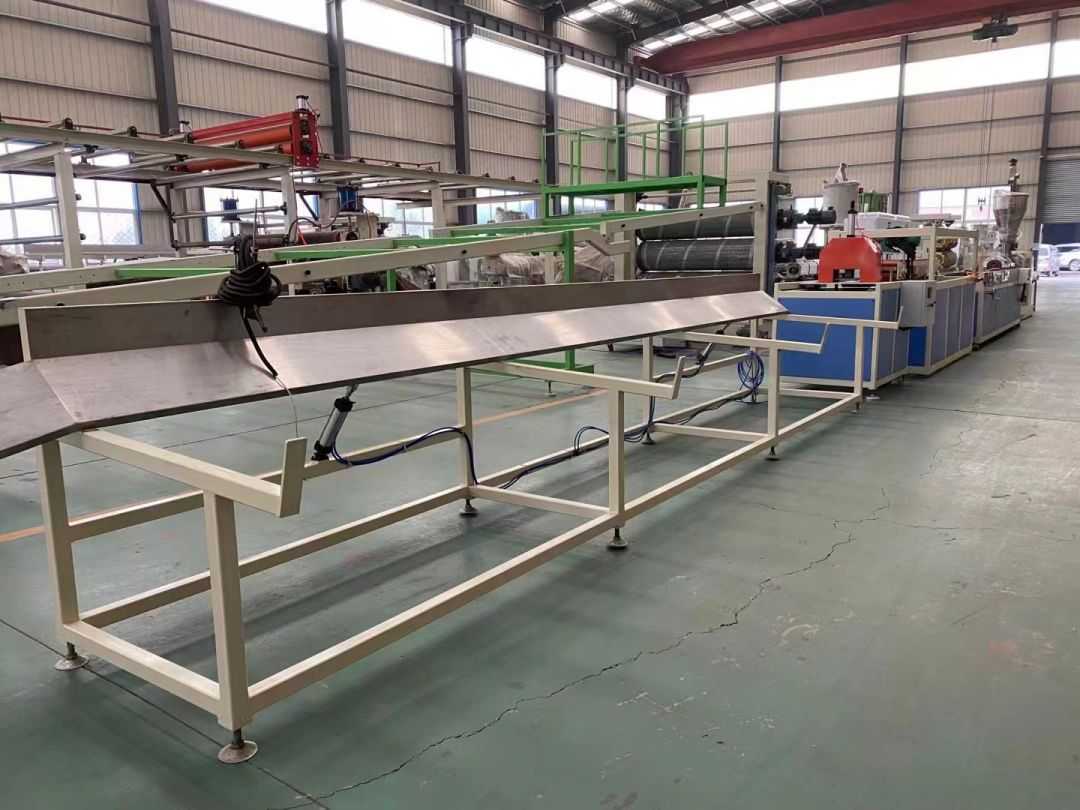

Výrobní linka profilů využívá kónické dvoušnekové extrudéry řady SJSZ-65/132, nerezové vakuové tvarovací plošiny, pásové traktory, automatické řezací integrované stroje a překlápěcí vykládací regály. Tvarovací plošina je vybavena vysokotlakou vývěvou a vodní vývěvou, které jsou čtyřrozměrně nastavitelné. Traktor je pneumaticky upínán. Automatický řezací stroj s pevnou délkou používá pojezdový spínač pro řezání na pevnou délku. Stohovací regál je 6 metrů dlouhý, vyrobený z nerezové oceli a pneumaticky překlápěcí.

věc

zobrazení produktu

projekt	technický parametr

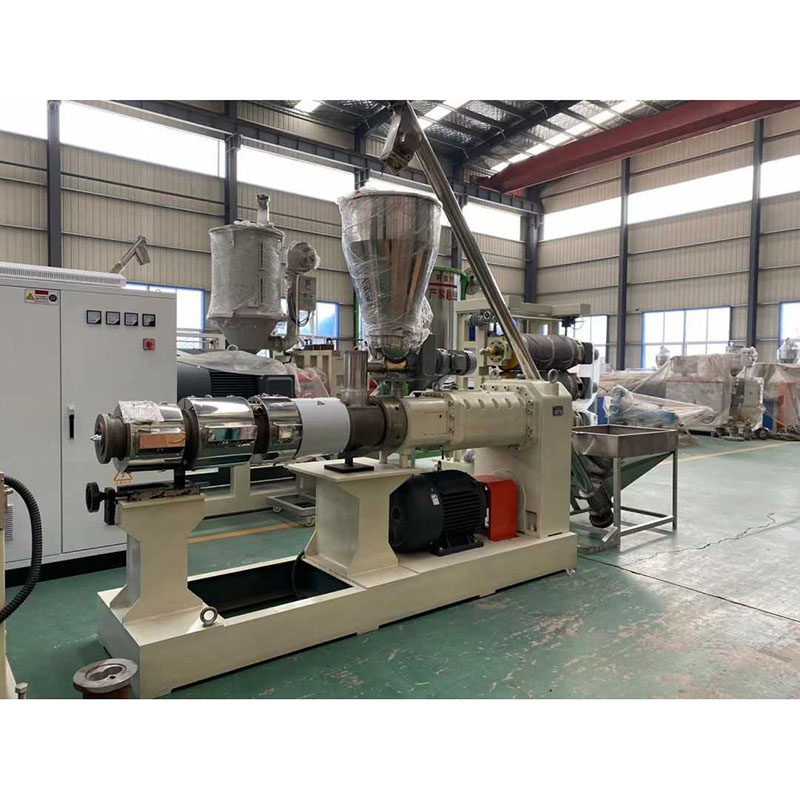

hlavní motor
elektrická ovládací skříň	* Vzduchový spínač: Chint * Použitá tloušťka oceli není menší než 1,5 mm a všechny elektrické komponenty jsou od známých značek
Objem výroby (kg/h)	100-200 (liší se s různým objemem vytlačování zpracovávaných materiálů a provozními podmínkami)
velikost (mm)	3670 x 1500 x 2350 mm
hmotnost (kg)	3000 kg
Automatický dávkovací a podávací zásobník	Materiál: nerezová ocel
Vedení pro přenos energie	třífázový čtyřvodičový systém
Regulátor teploty s nouzovým zastavením a ochrannými funkcemi	Inteligentní tabulka regulace teploty Funkce alarmu nadproudové ochrany Vysokonapěťový ochranný systém proti přetížení.
funkce	Vysoký smyk, dobrý plastifikační účinek, vysoký výkon (100-160 kg / h) rychlost vytlačování profilu odpovídající velikosti, aby byly splněny požadavky na výkon výrobní linky. Vysoce kvalitní výrobní materiály a odolné díly mají odolné vlastnosti.
Jak se zobrazují data ovládacího panelu	digitální displej
Šroub: vysoce kvalitní slitina 38CrMoAIA nitridová vrstva tloušťka 0,7mm, povrchová tvrdost HV940,Ra0,4um Známá čínská značka
průměr (mm)	65/132 mm
aktivní délka (mm)	2140 mm
množství	článek 2
formulář	kužel
Rychlost Rychlost (ot./min)	1~34 (dioutward)
Buben vysoce kvalitní slitina 38CrMoAIA nitridová vrstva tloušťka 0,7mm, povrchová tvrdost HV940,Ra0,4um
Typ strojního válce	monolitická zařízení
Způsob vytápění	Odlévaný hliníkový topný kroužek
Počet topných ploch	Oblast 4
topný výkon (kw)	30 kW (11/4/6/8)
teplotní rozsah (℃)	50~350 ℃
Počet chladicích oblastí	3 Okres
Kombinované průtokové jádro	45 #, chromovaný vnitřní povrch
průchod chladicí kapaliny	Ventilátor 3X250w je chlazený
chladící médium	vzduch
zajištění kvality	Životnost přes 10 000 hodin
Způsob manipulace s bubnem stroje	Tvrdost dvojité slitiny HRC 55-62
2. Systém pohonu a zpomalovací systém
Výkon motoru hlavního pohonu	37kw, motor slavné značky Shandong
Způsob práce hlavního motoru	Třífázový asynchronní motor, přímo napojený na převodovku, motor s proměnným frekvenčním měničem
Otáčky hlavního motoru hlavního pohonu	30~1400 ot./min
Značka převodovky	Horizontální převodovka s vysokým torzním torzem, ozubené kolo s pevným sklonem
ozubené kolo	Úprava infiltrací dusíku, materiál převodovky je 20CrMoTi
krabice na pracovní lístek	Dva redukční hřídele rozvodné skříně jsou poháněny taickými ozubenými koly
Režim regulace otáček hlavního motoru	Regulace rychlosti AC
3. systém vakuového čerpání
typ	vodní kruhová vakuová pumpa
výkon motoru	3kw
Pracovní režim motoru	třífázový asynchronní motor
stupeň vakua	0~-0,8pa
vývěva	Výkon výfuku: 60m³/h

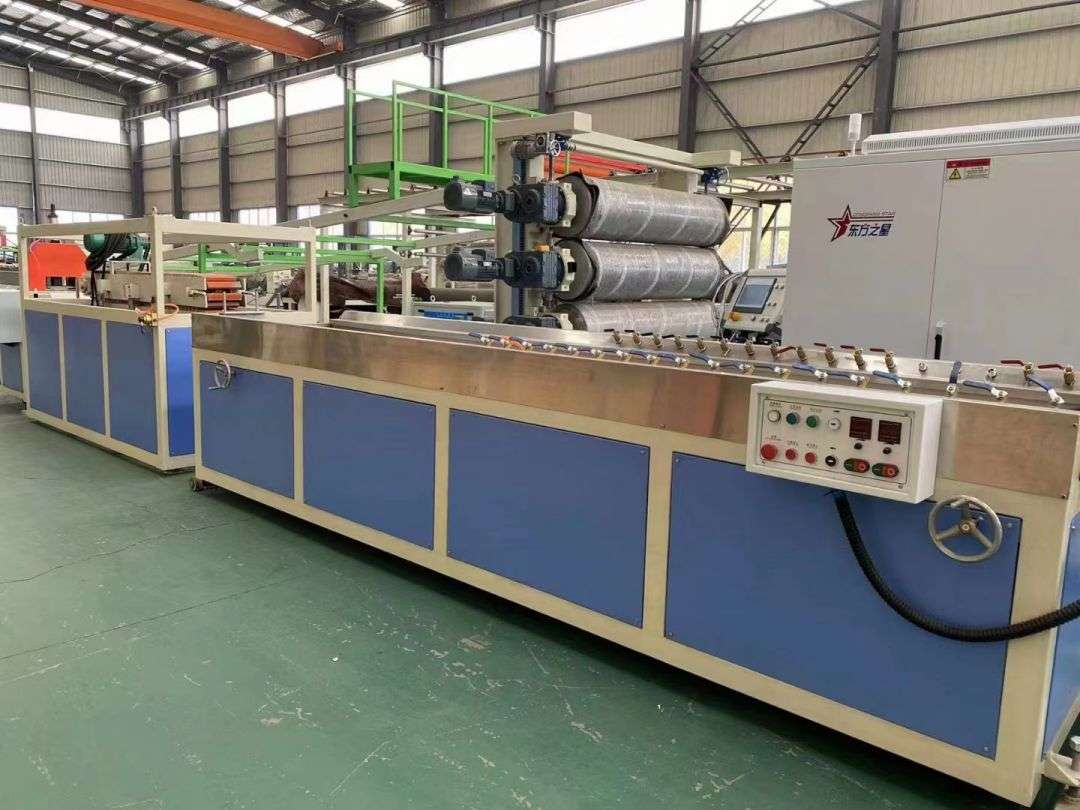

1. 240 Tabulka nastavení vakua

velikost (mm)	400012001475 mm (včetně velikosti vodicí lišty)
Materiál vodní desky	nerez
Počet vzduchových a vodních trysek	Asi 60
Pohybujte motorem před a po	0,75 kW (1 sada)
vodní pumpa	3 kW
Typ vakuové pumpy	Vodní kroužková vakuová pumpa
Výkon vakuové pumpy	Dva, 4kw
stupeň vakua (Mpa)	0~-0,8pa
Poloha a způsob připojení trysky vodní páry	Umístění: obě strany nastavovacího stolku: pevný typ
Režim nastavení výšky středu	Návod na kochleární červ
ovládací skříň	1、 snadná obsluha. 2、 Uvědomte si tabulku nastavení před a po elektrickém seřízení, ručním seřízení nahoru a dolů. 3、 Elektrické spotřebiče jsou vyrobeny z materiálu Chint 4、 Všechny motory mají ochranu proti nadměrné zátěži.
Objem a množství nádržky na vodu	Cca 150l

Obecné parametry specifikace

Automatické ovládání přívodu a odvodu vody

Vakuový stůl 1

Posuňte se o 700 mm a dopředu

Levé a pravé jemné doladění ± 30 mm

Vodní kotouče jsou vyrobeny z nerezové oceli

Externí potrubí a zařízení se snadno instalují a snadno se repasují.

Všechny vnější trubky pro přívod a odvod vody jsou vyrobeny z ocelových pozinkovaných trubek velikosti 1 "-2".

dobře vypadající vzhled

2. Pásový traktor

Dlouhé, X a široké (mm)	1800 mm x 1500 mm x 1700 mm
Trakční rychlost (m/min) maximální tah oje	0,8-5 m/I 4000 N
Výkon trakčního motoru (kw)	2,2 kW x 1
Traťový způsob	pneumatický
Režim připojení motoru	hvězdicové spojení
počet motorů	1
otáčky motoru	10~1450 ot./min
Efektivní délka stopy	1500 mm
Regulace otáček motoru	Střídavý motor, regulace otáček invertorem
Způsob připojení gumy a dráhy	Rychlé připojení pomocí šroubů, snadná instalace a demontáž
Charakteristika trakčních bloků	Kombinujte s pryžovými bloky a ocelí Q235A s dobrou životností a odolností proti opotřebení
Véčko režimu	pneumatické ovládání
Výška středu traktoru	1000 ± 50 mm, nastavitelná, synchronní trakční rychlost.
Tlak stlačeného vzduchu	0,5~0,7Mpa
Způsob tankování řetězu	Ruční přidávání
ovládací skříň Válec a pneumatické díly	Elektrické části: Chint Válec používá Yadke
Všechny pneumatické díly: Yadker × Ovladač traktoru je na desce ovládání podtlaku × Dveře a krabice na zbývajících stranách jsou vyrobeny z ocelového plechu o tloušťce 1,5 mm. × Vzhled traktoru je krásný.

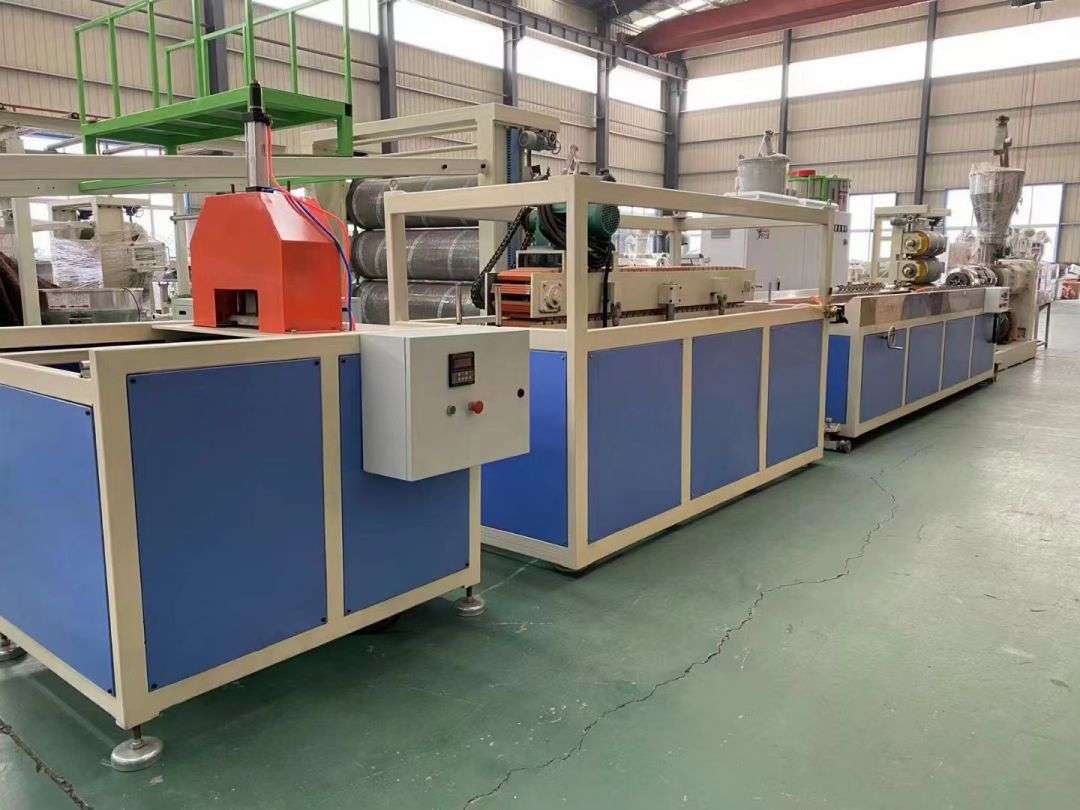

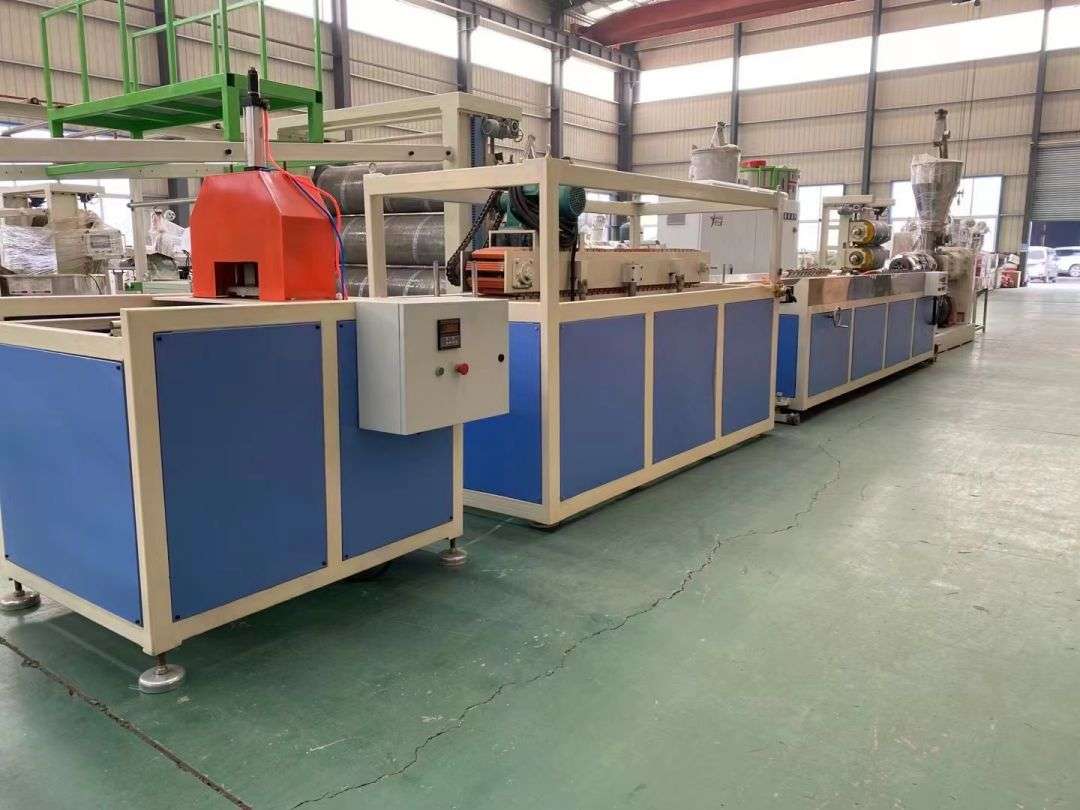

Automatický řezací integrovaný stroj

3. Řezací stroj: 1 200 MM X 1 160 MM X 1 600 MM
Tlakový režim Přesnost řezání Výška řezu Přerušte napájení motoru	pneumatický okruh ≤ 2 mm ≤ 150 mm 1,5 kw
Maximální šířka řezu	260 mm
metrovou metodou	fotoelektrický spínač
Kompresní tlak vzduchu	0,5~0,7Mpa
