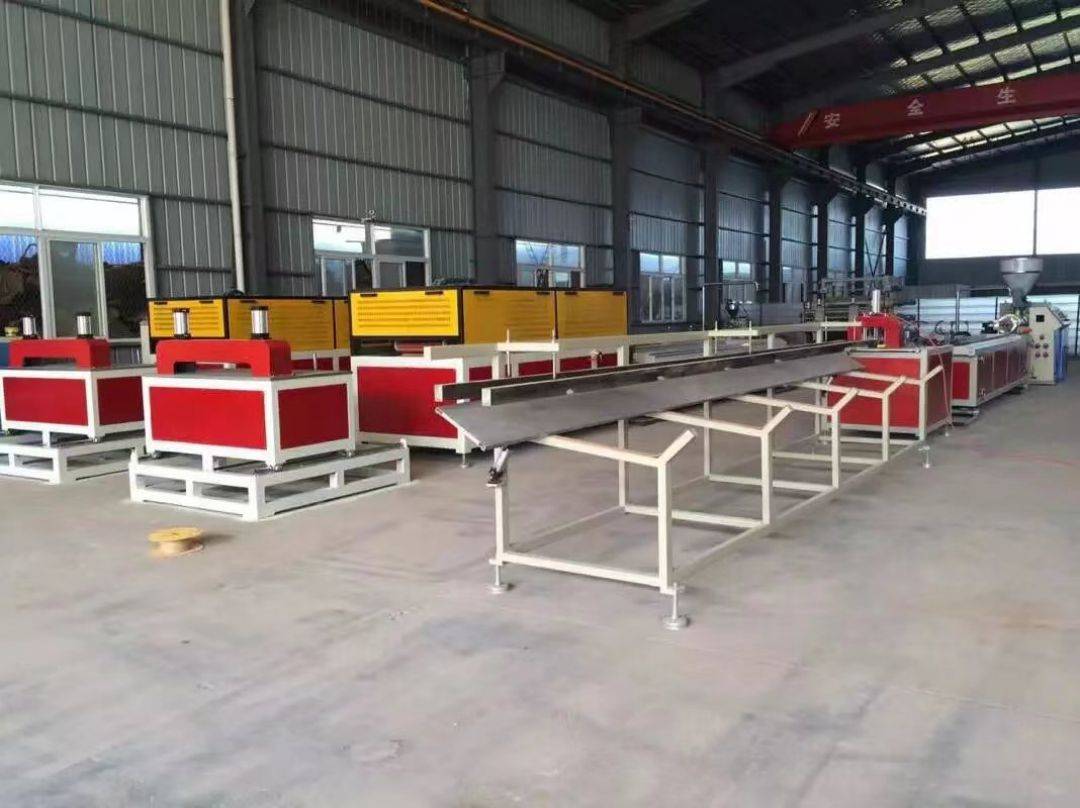

Výrobní linka PVC stěnových panelů

Výrobní linka PVC stěnových panelů se skládá z:

① Kuželový dvojitý hlavní stroj

② Extrudér lepidla

③ Vakuový tvarovací stůl

④ Trakční stroj

⑤ Řezací stroj

⑥ Stojan pro příjem materiálu

Výrobní linka PVC stěnových panelů využívá inteligentní ovládání, vysoký stupeň automatizace, stabilní provoz, snadné ovládání a vysokou efektivitu výroby. Naše společnost se navíc vždy držela zákaznicky orientovaného přístupu a vždy implementovala řešení „na klíč“, kdy zákazníkům zajistila instalaci, uvedení do provozu, výrobu a školení od dveří ke dveřím a receptura surovin zajišťuje, že zákazníci mohou vyrábět nezávisle a stabilně.

Výrobní linka PVC stěnových panelů se skládá hlavně z kónického dvoušnekového extrudéru, vakuového tvarovacího stolu, traktoru, řezacího stroje a stojanu pro příjem materiálu.

Výrobní linka PVC stěnových panelů využívá inteligentní řízení s vysokým stupněm automatizace, stabilním vybavením, snadnou obsluhou a vysokou efektivitou výroby. Nahrazením forem různých specifikací lze vyrábět dřevoplastové dekorativní stěnové panely různých specifikací, velikostí, tvarů a tlouštěk.

"PVC stěnový panel", také známý jako "integrovaná stěna", je vyroben z bambusového vlákna jako materiálu a pryskyřicového materiálu jako povrchové technologie. Je široce používán v domácnostech, strojírenství a dalších materiálech pro dekoraci stěn. Barvy jsou srovnatelné s tradičními tapetami a zároveň má také výhody obložení a slouží jako nový typ nástěnného dekoračního materiálu, který nahrazuje nástěnné barvy a tapety.

věc

zobrazení produktu

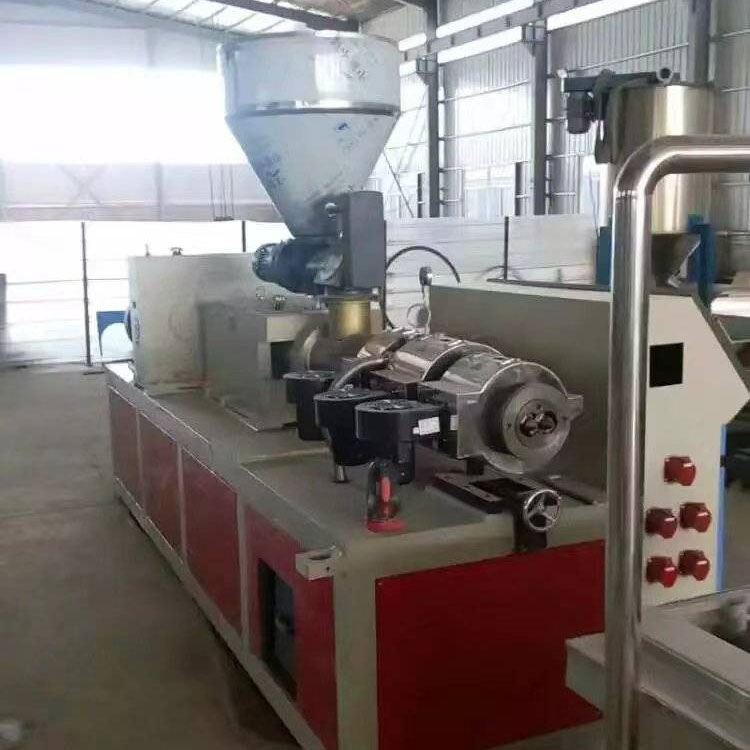

Kuželový dvojitý extrudér

Vytlačovací systém

1. Průměr šroubu: 65 / 132 (Zhoushan, Zhejiang)

2、  Maximální výkon návrhu: 180-200 Kg/H

3、 Šroubová struktura je navržena pro PVC prášek ve formě kónického otáčení.

4、 Materiál šroubu nitrid 38CrMoAlA, hloubka odsolování 0,5—0,7 mm, povrchová tvrdost HV 940

5、 Systém ohřevu kazety litý hliníkový topný kroužek + kryt z nerezové oceli

6、 Režim chlazení Ventilátor má nucené chlazení

7、 Topná oblast číslo 5 oblast, topný výkon 26KW,

B Kvantitativní systém krmení

1、 Použijte násypku z nerezové oceli

2、 Výkon podávacího motoru: 1,1 kW

3、 Režim regulace rychlosti podávacího systému: regulace rychlosti přeměny frekvence

C, vakuový čerpací systém

1. Výkon vývěvy: 2,2KW

2. Stupeň podtlaku: 0- -0 a 7Pa

D, systém pohonu

1. Přijměte skříň na snížení rychlosti točivého momentu, nízkou hlučnost a dlouhou životnost (Jiangyin, Jiangsu)

2, materiál reduktoru 20CrMoTi, ozubené kolo využívající kombinaci šikmých zubů,

3. Distribuční skříň: výstup točivého momentu v jedné ose na výstup točivého momentu ve dvou osách prostřednictvím superbikického převodu

E, Systém hlavního motoru

1. Výkon hlavního motoru: 37 kW (motor Shandong Kejie nebo Shandong Xian)

2. Režim regulace rychlosti hlavního motoru: Řízení konverze frekvence střídavého proudu

F, elektrický řídicí systém

1. Jedinečně navržená elektrická ovládací skříň

2. Chint nízkonapěťové elektrické spotřebiče

3. Inteligentní regulátor teploty

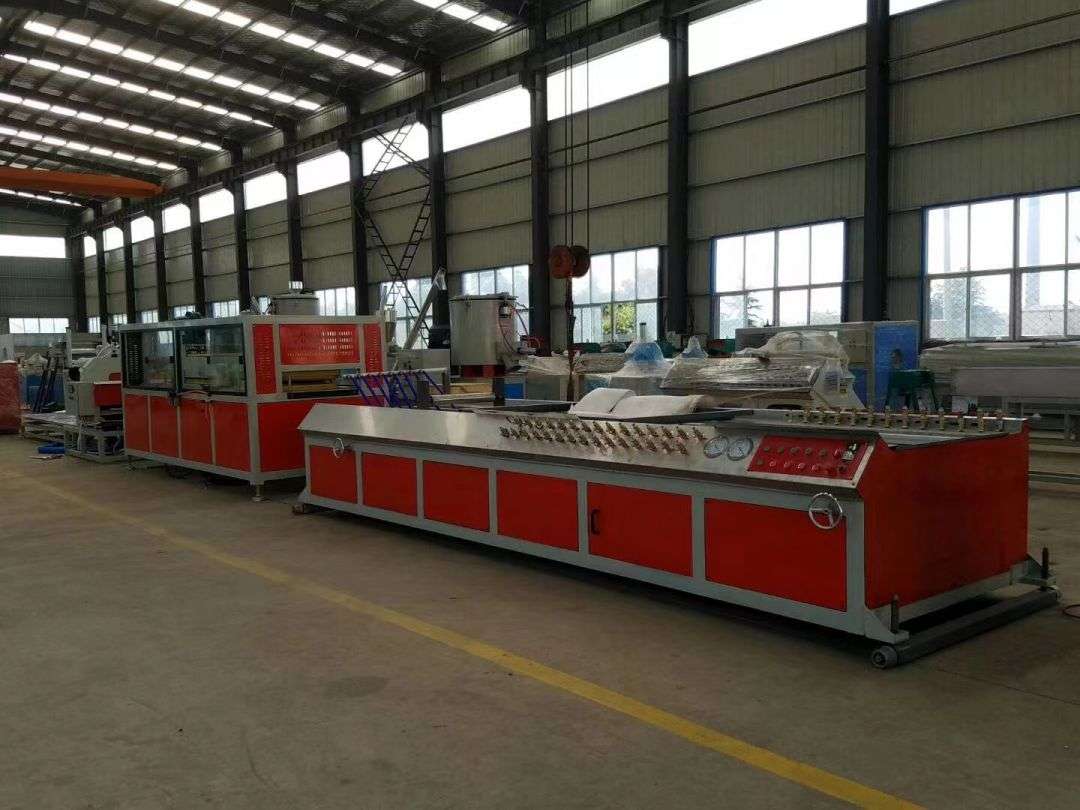

Tabulka nastavení vakua YFD

1、 Nádrž na vodu je vyrobena z nerezové oceli

2、 Délka nastavovacího stolu: 5 000 mm

3、 Šířka stolu: 1200 mm

4、 Šířka instalačního středu vodicí dráhy nastavovacího stupně: 800 mm

5、 Vakuové čerpadlo: 5,5KW x2,4KW x1, tři vývěvy jsou přímo připojené k oběhu vody, stupeň vakua 0-0,8Pa

6、 #: 40 každý, rozmístěných na obou stranách nastavovacího stolku

7、 Přední a zadní pohyblivé zařízení nastavovacího stupně: cykloidní motor pohání drátěnou tyč k tažení

8、 Další nastavení vícerozměrného směru: všechny jsou manuální

9、 Množství chladicí vody: 6 metrů krychlových/hod

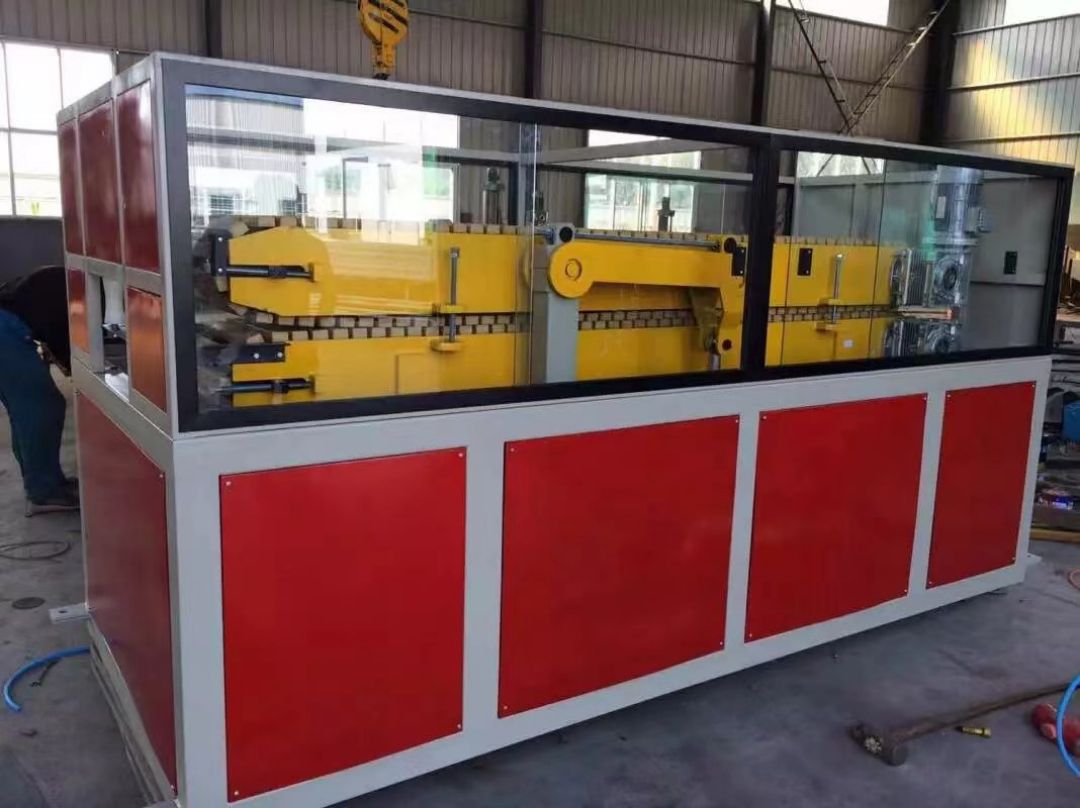

Traktor YF 600

1、 Počet tažných pásů: 2 bary

2、 Každý trakční pás je poháněn zpomalovacím motorem, výkon motoru 1,5 kW / jednotka

3、 Efektivní upínací délka trakce: 1 800 mm

4、 Efektivní šířka trakčního pásu: 600 mm

5、 Trakční rychlost: 0,3-3m/min

6、 Pracovní tlak: 0,5-0,7 MPa

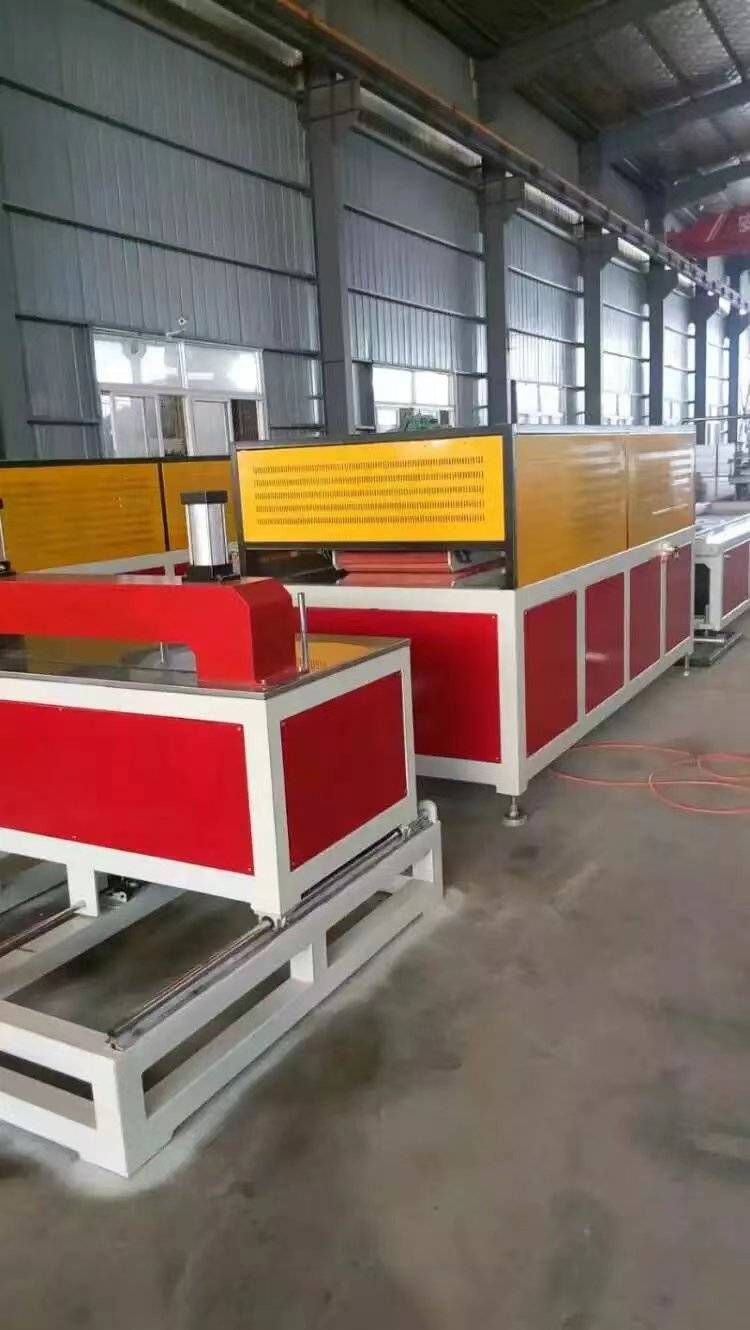

Řezací stroj YFQ600

1、 Výkon řezného motoru: 2,2 kW

2, Max. šířka řezu: 600 mm

3、 Výkon sacího motoru: 2,2 Kw

4、 Řezaný pilový kotouč: vysoce kvalitní slitina, průměr pilového kotouče: 350 mm

5、 Pohyb řezacího stolu a režim řezání: pneumatický

6、 Režim řezání: automatický / manuální

7、 metrový metr: měřidlo cestovního spínače

8、 Pracovní tlak: 0,5-0,7 MPa

9、 Maximální výška řezu: 70 mm

Stojan YF-600

1、 Délka 6000 mm

2、 Flip režim: pneumatický

3、 Materiál pracovní desky: nerezová ocel
